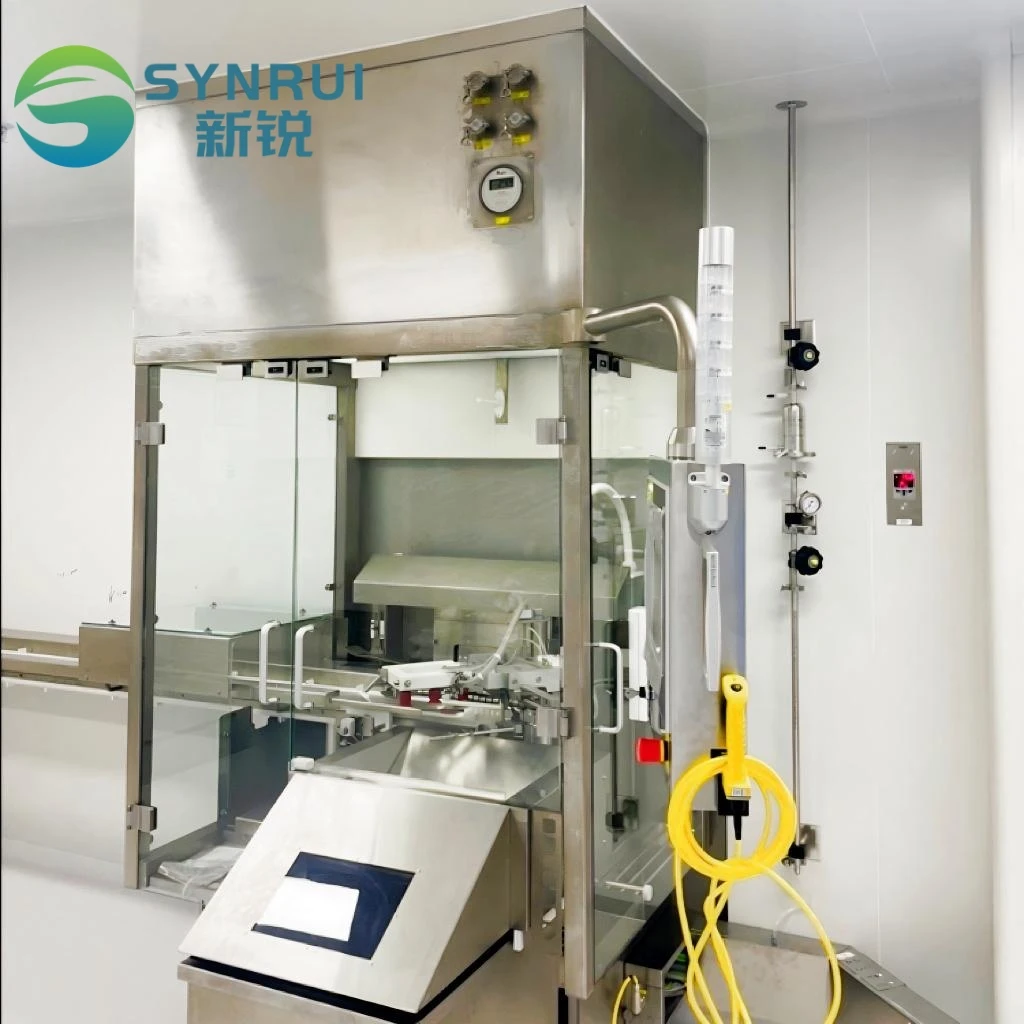

Descripción general deCampanas de flujo laminar
Campanas de flujo laminarson dispositivos de purificación de aire altamente eficientes que se utilizan para aislar a los operadores de los productos. Al crear un patrón de flujo de aire vertical y unidireccional, proporcionan un entorno localizado y de alta-pureza en puntos críticos del proceso.
Su valor principal radica en su capacidad para crear espacios limpios de alta-calidad dentro de entornos de salas blancas estándar a bajo costo. En comparación con las salas blancas tradicionales, ofrecen ventajas significativas, como una menor inversión, una implementación más rápida, menores requisitos de construcción y una instalación más sencilla.
Como resultado, se utilizan ampliamente en industrias con requisitos de calidad del aire extremadamente altos, como la farmacéutica, la electrónica, el procesamiento de alimentos y la protección médica.
Proceso de flujo de aire
El proceso operativo de uncampana de flujo laminarse puede dividir en tres etapas distintas:
Etapa de admisión
El aire se extrae desde la parte superior de la unidad y se pasa a través de un pre-filtro grueso, que intercepta partículas grandes. Este paso previo al tratamiento extiende efectivamente la vida útil del filtro HEPA primario.
Etapa de purificación
Un ventilador exclusivo fuerza el aire pre-filtrado hacia una cámara plenum, donde pasa a través de un filtro HEPA para crear un flujo de aire limpio ISO Clase 5. Los filtros HEPA tienen una eficiencia de filtración de hasta el 99,99 % para partículas de 0,3 μm o más.
Etapa de descarga
El flujo de aire vertical unidireccional se estabiliza mediante una membrana de compensación de flujo-y luego cubre el área de trabajo. El aire de escape se descarga desde la parte inferior del equipo nuevamente al sistema de circulación de la sala blanca. Este diseño crea un flujo de aire de circuito cerrado-, lo que evita la intrusión de contaminantes externos.
Mecanismo de generación de flujo unidireccional
La clave del flujo unidireccional radica en el efecto sinérgico de la cámara plenum y la membrana-ecualizadora de flujo. El pleno distribuye uniformemente la presión del aire, mientras que la membrana de compensación del flujo-guía el flujo de aire hacia abajo en corrientes paralelas. Este patrón de flujo se denomina "flujo laminar", a diferencia del "flujo turbulento", que tiene direcciones caóticas. En el flujo laminar, las líneas de corriente de aire son paralelas y no se cruzan, lo que previene eficazmente la contaminación cruzada-entre diferentes áreas.
Principio de mantenimiento de limpieza
Campanas de flujo laminarmantener una alta limpieza en el área de trabajo a través de dos mecanismos:
En primer lugar, un flujo de aire continuo, estable y unidireccional actúa como una cortina de aire, aislando el área de trabajo del entorno circundante y evitando la entrada de contaminantes externos.
En segundo lugar, el flujo de aire se mueve hacia abajo a una velocidad uniforme, normalmente entre 0,36 y 0,54 m/s. Esta gama es eficaz para eliminar contaminantes sin generar turbulencias excesivas.
Especificaciones de instalación
LaminadoairfbajobencharcarLa instalación debe cumplir con estrictas normas técnicas:
Preparación de la base
La unidad debe instalarse de forma independiente, con tiras selladoras de silicona alrededor del perímetro para aislar las vibraciones. Durante la instalación, asegúrese de que esté nivelado con un error menor o igual a 1/1000 para evitar la desviación del flujo de aire.
Filtrar
Instalación
Manipule los filtros con cuidado y confirme la flecha de dirección del flujo de aire. Se debe realizar una prueba de fugas de PAO después de la instalación para garantizar la integridad del sello del filtro.
Conexiones eléctricas
Se debe instalar un dispositivo de protección contra fugas independiente y el cable de alimentación debe tener la longitud suficiente para facilitar el mantenimiento futuro.
Puesta en servicio y aceptación
Después de una hora de funcionamiento, se debe comprobar la uniformidad de la velocidad del aire. La diferencia entre los puntos de medición adyacentes debe ser inferior a 0,1 m/s para garantizar un flujo de aire uniforme y estable.
Banco de flujo de aire laminarRequisitos de mantenimiento
Mantenimiento periódico
Por lo general, el filtro HEPA debe reemplazarse cada 12-18 meses y el prefiltro principal debe limpiarse periódicamente. El intervalo de reemplazo específico debe determinarse en función del entorno operativo real y las lecturas del diferencial de presión.
01
Control ambiental
La temperatura de funcionamiento debe mantenerse por debajo de los 50 grados y se prohíben las llamas abiertas para evitar daños a los filtros y la carcasa.
02
Solución de problemas
Si la indicación de la fuente de alimentación es anormal, primero verifique el disyuntor. Si el volumen de aire es insuficiente, verifique el diferencial de presión del filtro. Si la concentración de polvo supera los 150 mg/m³, apague la máquina para realizarle mantenimiento.
03
Normas de seguridad
Está estrictamente prohibido arrancar el equipo sin un filtro instalado, ya que esto puede permitir la entrada de polvo y dañar el sistema de ventilación.
04
Conclusión
Con el desarrollo de la industria moderna, los requisitos de limpieza del entorno de producción aumentan continuamente. Como solución eficiente y económica para el control de la contaminación localizada,campanas de flujo laminarse han convertido en infraestructura esencial para numerosas industrias. A través de su flujo de aire unidireccional controlado con precisión, crean una barrera invisible que protege los procesos de fabricación de precisión, impulsando a toda la industria hacia una mayor eficiencia y confiabilidad.
